渦輪是航空發動機中熱負荷和機械負荷最大的部件，渦輪葉片的工作環境尤為惡劣，其制造技術也被列為現代航空發動機的關鍵技術。
氣膜冷卻是一種有效的降溫手段。冷卻孔的孔徑一般在0.2~1.25mm，單個葉片上分布著幾十到幾百個這樣的微孔群。燃燒室甚至有高達數萬個這樣的冷卻微孔。

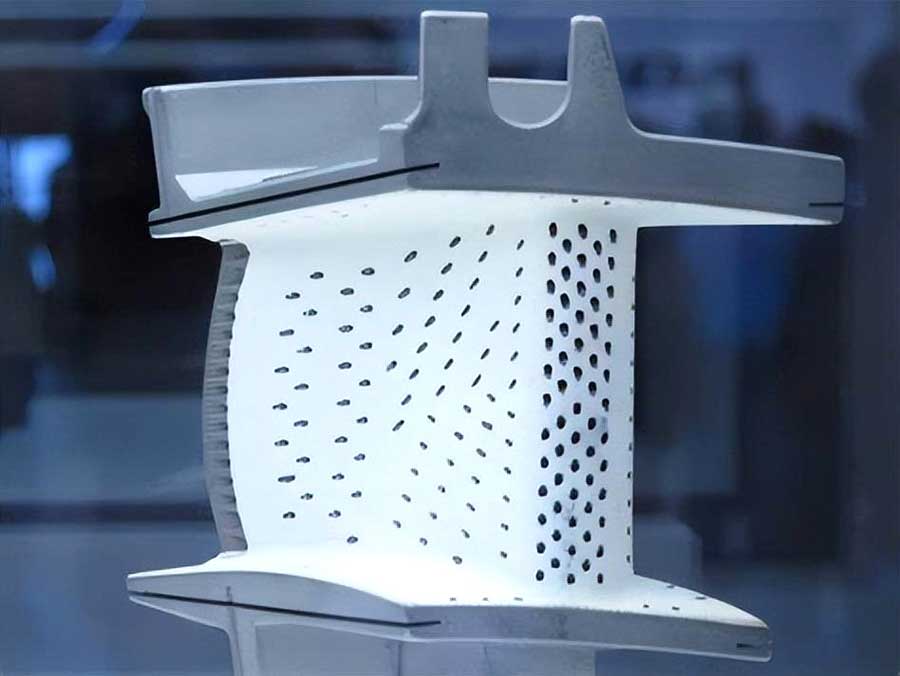

帶涂層的渦輪葉片
渦輪葉片的基體材料廣泛采用鑄造高溫合金，同時氣膜孔的大深徑比、陶瓷涂層不導電的特性，使得傳統的CNC和電火花打孔加工工藝難以滿足先進氣膜冷卻結構的加工需求。
中科煜宸采用水導激光加工氣膜孔并進行結果觀察：
加工材料與工藝要求
材料牌號：鎳基合金+熱障涂層
材料規格：150mmx50mmx3mm

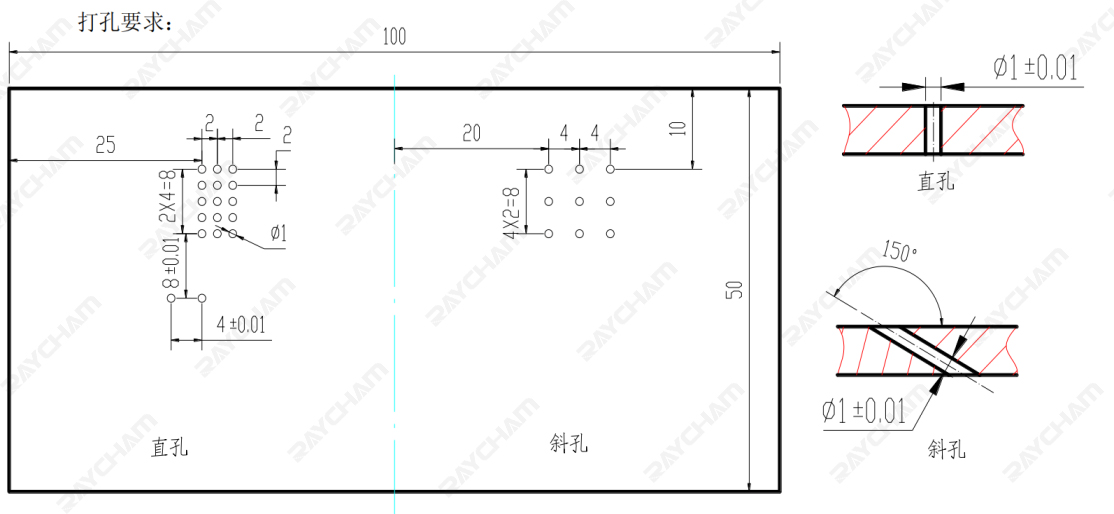

加工工藝要求
直孔：共計 17 個，其中 4±0.01mm 尺寸為測試機床精度，按 0.01mm 要求控制，其余位置精度不做嚴格控制?？讖骄?1±0.01mm 控制。
斜孔：共計 9 個，孔徑均按 1±0.01mm 控制。斜度及方向按上圖要求。
加工結果
?1孔徑尺寸可以滿足客戶要求，1.01mm針規止，0.99mm針規通。
使用CCD相機觀察孔口形貌：孔口無熔渣堆積、無崩邊，孔壁無微裂紋；入口端和出口端孔徑基本一致，沿孔軸線方向無錐度產生。熱影響區深度可以有效控制在3?。
按照相同參數切邊，測量表面粗糙度為Ra0.9。
4±0.01mm、8±0.01mm 線性尺寸實際測量值為4.002mm、7.996mm，均滿足客戶要求。

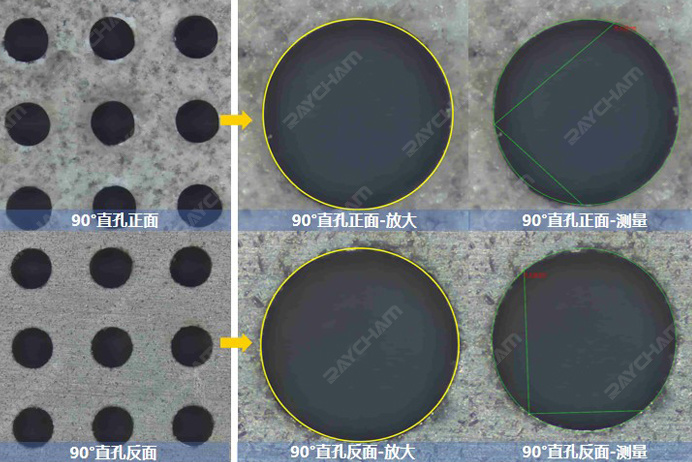

90°直孔-無涂層鎳基高溫合金加工結果觀察
90°直孔-帶涂層鎳基高溫合金加工結果觀察

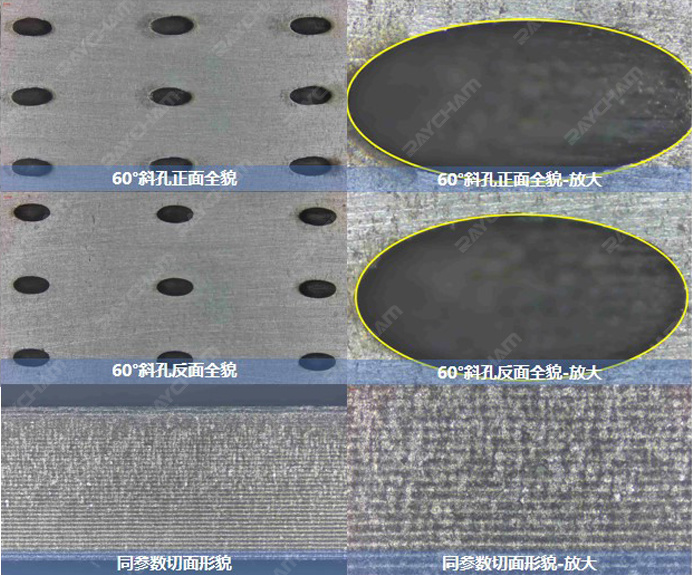

60°斜孔-無涂層鎳基高溫合金加工結果觀察

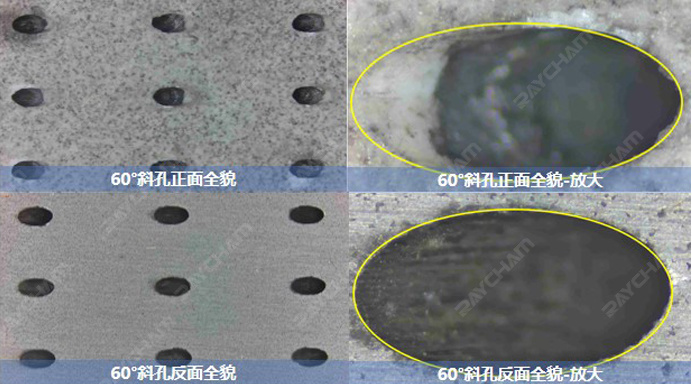

60°斜孔-帶涂層鎳基高溫合金加工結果觀察
氣膜孔的加工精度及質量決定了渦輪葉片的可靠性，進而影響著航空發動機整機的安全性。
綜上表明，中科煜宸水導激光加工技術具有高精度、高質量及高效率等方面優勢，可完美應用于航空發動機熱端部件氣膜冷卻孔、表面結構等的打孔加工。
